ScheibentemperaturWärmekomfort
0°C
40°C
Kältegefühl trotz Heizung

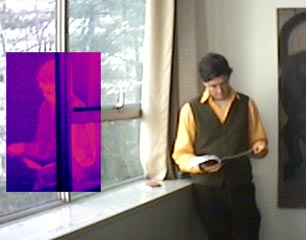

Dieses thermografische Bild wurde im Winter bei einer Aussentemperatur von 2°C aufgenommen. Das Thermometer in der Zimmermitte zeigt eine Raumtemperatur von 23°C an. Und trotzdem friert der Leser !
Um zu verstehen, weshalb das so ist, fahren Sie mit der Maus über die Icons.
Infrarotbild
Die mit einer Infrarotkamera aufgezeichnete Thermografie macht die Temperaturen der Materialien sichtbar. Das Fenster ist sehr kalt: Der schmale Aluminiumrahmen hat praktisch Aussentemperatur (blau-schwarz). Das einfachverglaste Fenster ist fast genau so kalt (blau). Die angrenzende Wand ist jedoch deutlich wärmer (orange).
Der Leser, dessen Gesicht und Hände warm sind (weiss), nimmt den Temperaturunterschied der ihn umgebenden Wände wahr, was ihm ein unbehagliches Kältegefühl vermittelt.
Der Körper ist ungleichmässig exponiert
Die Temperatur der Kleider in Fensternähe (dunkelorange) ist tiefer als diejenige der Kleider in der Nähe der Wand (hellorange). Der linke Seite des Körpers unseres Lesers befindet sich demnach nicht in derselben Wärmeumgebung wie seine rechte Seite. Auch wenn das Termometer in der Mitte des Zimmers 23°C anzeigt, verspürt er ein unangenehmes Kältegefühl.
Mit einem besser isolierten Fenster (Isolationsrahmen, Doppelverglasung mit Wärmeschutzbeschichtung) ist die Temperatur von Wand und Fensterinnenseite in etwa gleich, so dass sich für den Leser sogar bei einer Raumtemperatur von 20°C ein behaglicher Wärmekomfort ergibt.
Wärme entweicht durch die Wand
Die Aussenwand ist sehr kalt (magenta). Da das Gebäude nicht isoliert ist, geht ein grosser Teil der Heizwärme auf diesem Weg verloren..
Mit einer Aussenisolation könnte dieses Problem behoben werden.
Wärme wird mehr oder weniger reflektiert
Mit der Thermografie wird die vom Leser ausgestrahlte Wärme sichtbar. Wenn es sich um ein gutes Isolationsfenster handeln würde - d.h. mit einer nicht sichtbaren Wärmeschutzbeschichtung versehen, die die Wärme ins Zimmer zurückstrahlt - würde das Spiegelbild des Lesers mehr ins Orange tendieren.
Dieses grosse Fenster lässt sehr viel Wärme entweichen, daher der übermässige Energieverbrauch des Gebäudes.
